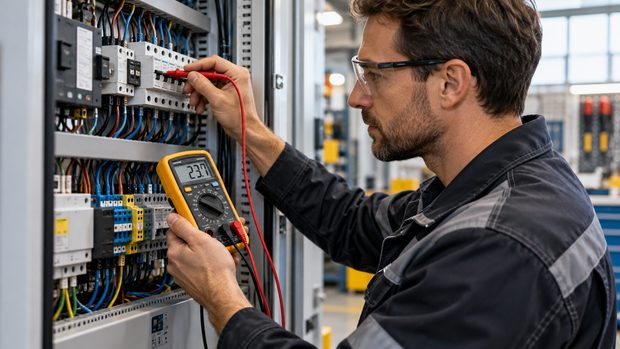

Multimetru digital pentru diagnostic electric: functii utile si situatii practice

Multimetrul este unul dintre primele instrumente folosite atunci cand un circuit nu functioneaza cum trebuie. Problema este ca o valoare afisata corect nu inseamna automat si un diagnostic corect.

Poti masura 80 V pe un conductor care nu este alimentat. Poti gasi 230 V la iesirea unui circuit si totusi sarcina sa nu functioneze. Poti vedea o siguranta intacta si, la masurare, sa fie intrerupta. Sau poti obtine o valoare aparent stabila pe iesirea unui VFD, desi multimetrul nu este potrivit pentru acel tip de semnal.

De aceea, la un multimetru profesional conteaza mai putin cate functii sunt trecute pe carcasa si mai mult daca acestea raspund problemelor pe care le intalnesti efectiv in teren.

Precizia si rezolutia nu sunt acelasi lucru

Doua aparate pot afisa aceeasi tensiune in forme diferite: 230,0 V si 230,00 V

La prima vedere, al doilea pare mai performant.

In realitate, are doar o rezolutie mai mare.

Precizia spune cat de aproape este masurarea de valoarea reala. Rezolutia spune cat de fin poate afisa aparatul diferenta dintre doua valori.

La un diagnostic obisnuit pe o retea de 230 V, diferenta dintre 229,8 V si 229,84 V nu schimba aproape niciodata concluzia.

La masurarea unui semnal mic sau la compararea unor tensiuni foarte apropiate, lucrurile se schimba.

Specificatia de precizie are, de regula, forma ± (% din valoarea masurata + counts)

Din acest motiv, nu as alege un aparat doar pentru ca are mai multe zecimale pe ecran.

Un multimetru de 6000 counts poate fi excelent pentru mentenanta generala. Pentru laborator sau electronica pot fi utile rezolutii mai mari.

Aparatele de masura si control din categoria multimetre sunt foarte diferite tocmai pentru ca aceeasi specificatie nu are aceeasi valoare in toate aplicatiile.

LoZ este una dintre functiile care chiar ajuta in depanare

Functia LoZ scade intentionat impedanta de intrare a multimetrului.

Daca tensiunea observata vine doar din cuplaj capacitiv, ea se prabuseste.

Daca exista o sursa reala, tensiunea nu dispare doar pentru ca multimetrul aplica o sarcina mai mare.

Pentru electricienii care lucreaza in instalatii, LoZ este foarte utila.

Nu as folosi-o insa ca mod implicit pe electronica sensibila. Acolo este preferabila impedanta mare de intrare, tocmai pentru a nu influenta circuitul.

Aceeasi functie este excelenta intr-o aplicatie si nepotrivita in alta. Acesta este motivul pentru care un multimetru bun trebuie inteles, nu doar folosit.

True RMS conteaza cand forma de unda incepe sa se deformeze

Intr-o retea cu o forma sinusoidala curata, diferenta dintre un aparat True RMS si unul simplu poate fi mica.

In instalatiile actuale sunt insa foarte multe sarcini care modifica forma de unda:

• surse in comutatie;
• UPS-uri;
• drivere LED;
• redresoare;
• automatizari;
• VFD-uri;
• echipamente IT.

Aici valoarea efectiva nu mai poate fi estimata corect plecand de la ipoteza unei sinusoide perfecte.

Un multimetru digital True RMS este mult mai potrivit pentru astfel de masurari.

Dar nici eticheta True RMS nu rezolva totul.

Trebuie vazuta si banda de frecventa in care producatorul garanteaza precizia.

Un aparat poate avea rezultate foarte bune la 50 Hz si diferente mai mari atunci cand semnalul contine componente de sute de Hz sau peste 1 kHz.

Pentru mentenanta industriala, aceasta informatie este mai relevanta decat pare.

Detectarea fara contact este utila, dar nu inlocuieste masurarea

Unele multimetre digitale includ functii NCV pentru detectarea tensiunii fara contact.

Sunt foarte bune pentru verificari rapide:

• conductorul pare alimentat;
• in zona exista camp electric;
• care cablu merita verificat.

Nu as folosi insa NCV ca singura metoda pentru a declara un circuit fara tensiune.

Detectia depinde de pozitia cablului, ecranare, distanta si geometrie.

Pentru confirmare se foloseste metoda prevazuta de procedura de siguranta si aparatul corespunzator.

NCV este screening.

Nu este verdict.

Categoria CAT este o specificatie de siguranta, nu doar o inscriptie

Doua multimetre pot masura ambele pana la 1000 V si totusi sa nu fie potrivite pentru aceleasi locuri din instalatie.

Categoria CAT tine de energia tranzientilor care pot aparea in punctul de masurare.

In instalatiile fixe, CAT III este frecventa.

Mai aproape de originea instalatiei, CAT IV devine relevanta.

Conteaza si nivelul de tensiune asociat categoriei.

De exemplu: CAT III 1000 V nu inseamna acelasi lucru cu CAT IV 1000 V.

La fel de important este ca accesoriile sa fie potrivite.

Un aparat CAT IV folosit cu sonde necorespunzatoare nu mai trebuie tratat ca ansamblu CAT IV.

Pentru un profesionist, cablul de test face parte din instrument.

Ce poti urmari la un aparat pentru mentenanta industriala

Daca trebuie sa alegi un multimetru pentru utilizare zilnica in tablouri si utilaje, prioritizeaza aceste functionalitati:

• True RMS;
• CAT potrivit instalatiei;
• LoZ;
• continuitate rapida;
• Min/Max;
• frecventa;
• filtru low-pass daca lucrez cu VFD;
• constructie robusta;
• protectie buna a intrarilor;
• cabluri de test de calitate.

Abia dupa aceea compara numarul de counts sau functiile secundare.

Daca lucrezi predominant cu HVAC, criteriile se schimba.

Daca lucrezi cu electronica, se schimba din nou.

Arcticolul Cum alegi multimetrul Fluke potrivit? Ghid practic pentru electricieni este util tocmai pentru aceasta diferentiere intre tipurile de aplicatii.

ARC Brasov si alegerea multimetrului

ARC Brasov – Aparate de masura si control ofera o gama variata de multimetre de la branduri consacrate pentru mentenanta, instalatii, HVAC, electronica si aplicatii industriale.

In loc sa pornesti de la intrebarea „care este cel mai bun model?”, este mai util sa stabilesti:

• la ce tensiuni lucrezi;
• daca ai sarcini neliniare;
• daca lucrezi cu VFD-uri;
• daca ai nevoie de LoZ;
• daca masori temperatura;
• daca faci masurari de curent direct cu aparatul;
• ce categorie CAT cere instalatia;
• daca ai nevoie de logging.

Din aceste raspunsuri rezulta aparatul potrivit mult mai usor decat din compararea unei liste de functii.

Un multimetru profesional nu este valoros pentru ca masoara multe marimi, ci pentru ca permite separarea rapida a unor situatii care arata similar la prima vedere.

LoZ poate spune daca o tensiune este reala sau indusa.

True RMS ajuta cand forma de unda nu mai este sinusoidala.

Filtrul low-pass face diferenta pe anumite masurari la VFD.

Min/Max poate captura o cadere de tensiune pe care nu o vezi pe ecran.

Continuitatea rapida ajuta la depanare, dar nu inlocuieste masurarea rezistentei.

Categoria CAT spune unde poate fi folosit instrumentul in siguranta, nu cat de „profesional” pare.

Un aparat bun afiseaza o valoare corecta. Un tehnician bun stie ce inseamna acea valoare si cand trebuie sa o verifice prin alta metoda.
